CC-link接口的称重仪表与三菱PLC的连接

CC-link接口的称重仪表与三菱PLC的连接

本文主要介绍CC-link接口的称重仪表跟三菱PLC的组态过程，其中部分步骤需要您根据自己的PLC型号配置。

CC-link是通讯协议的一种。CC-Link(Control &Communication Link ,控制与通信链路系统),是三菱电机新近推出的开放式现场总线，其数据容量大,通信速度多级可选择 ,而且它是一个以设备层为主的网络，同时也可覆盖较高层次的控制层和较低层次的传感层。

下面我们将演示如何将CC-link接口的称重仪表跟PLC组态，本次演示使用的设备为：WT331.CK仪表，三菱PLC FX3U。

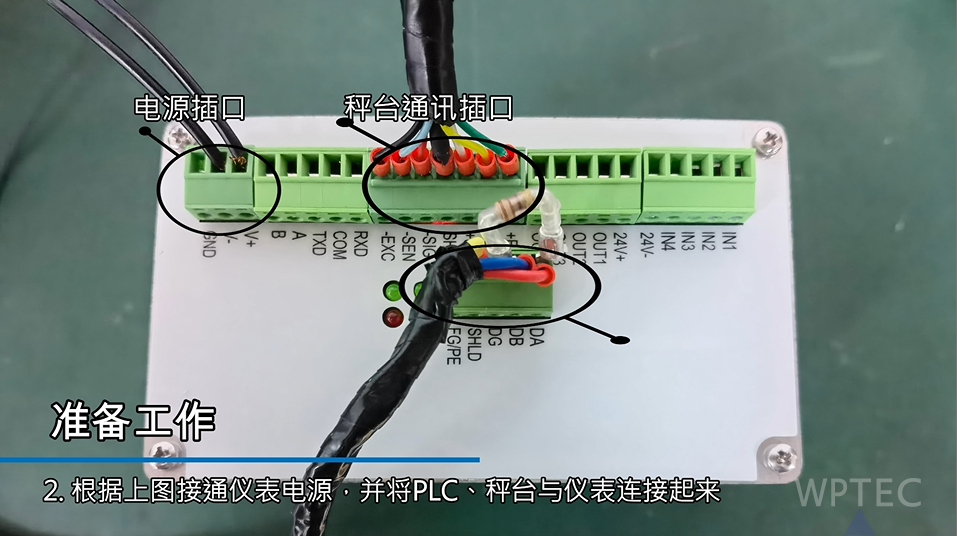

1.        首先将PLC、秤台与仪表连接起来。

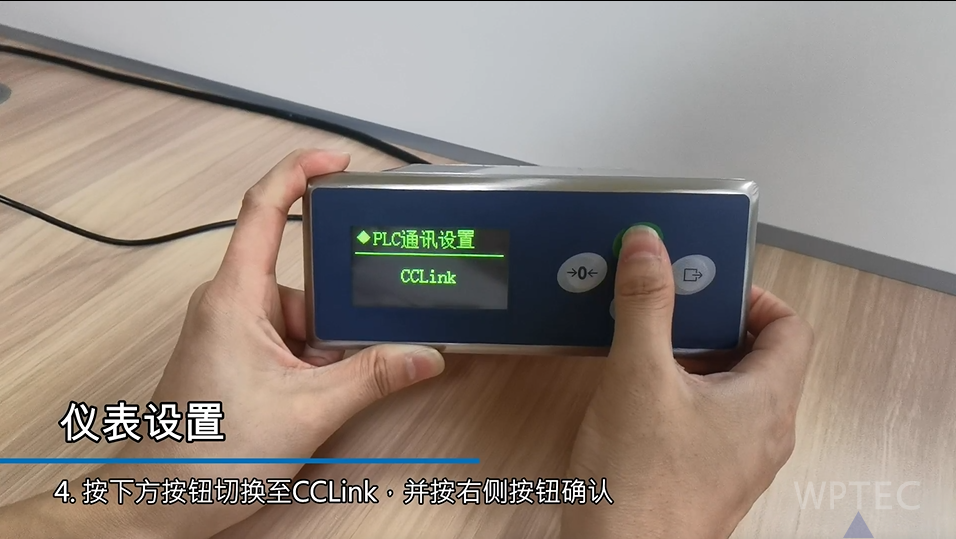

2.        设置仪表，将仪表的PLC通讯模式切换为CClink。设置好后记得重启仪表哦！

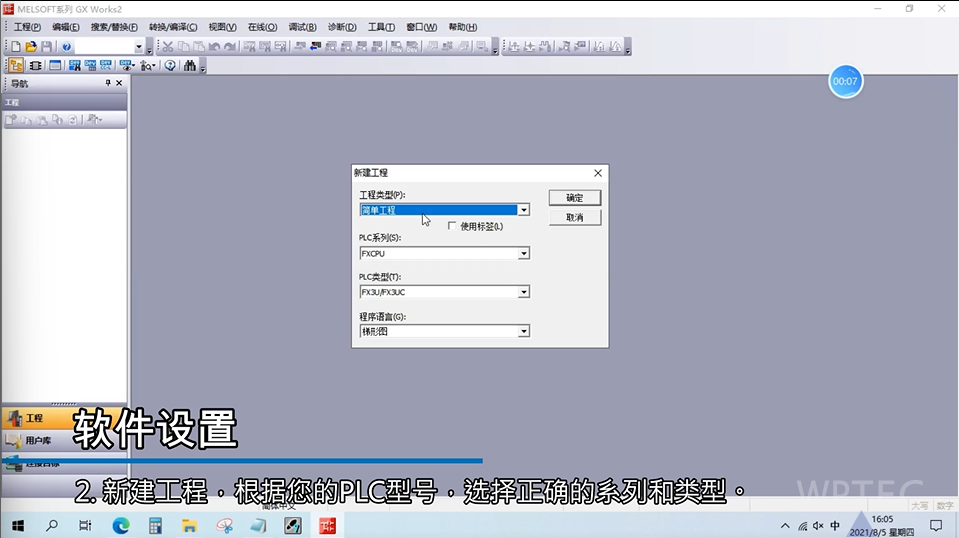

3.        打开电脑中的编程开发软件GX Works2，新建工程。请根据您的PLC型号，选择正确的系列和类型。

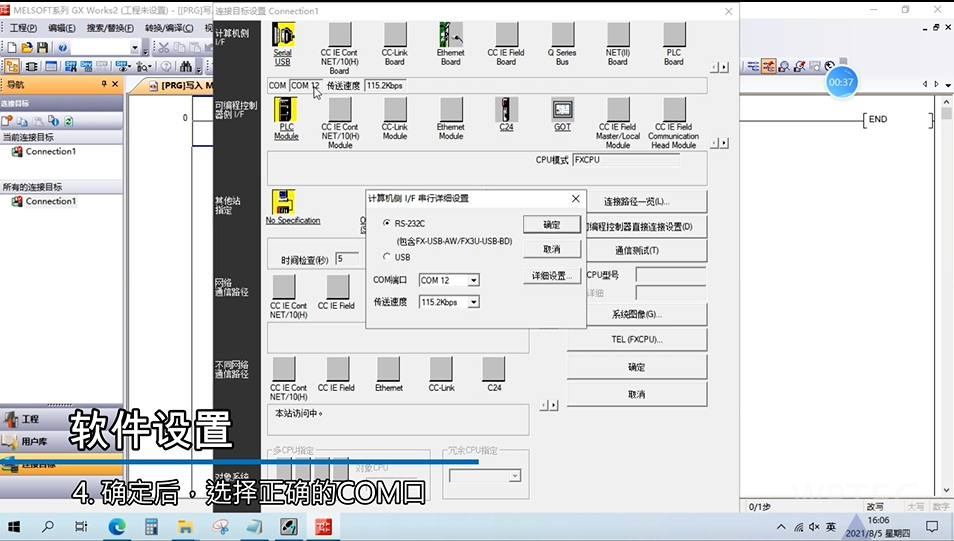

4.        确定并选择正确的COM口。可在设备管理器中查看COM口。

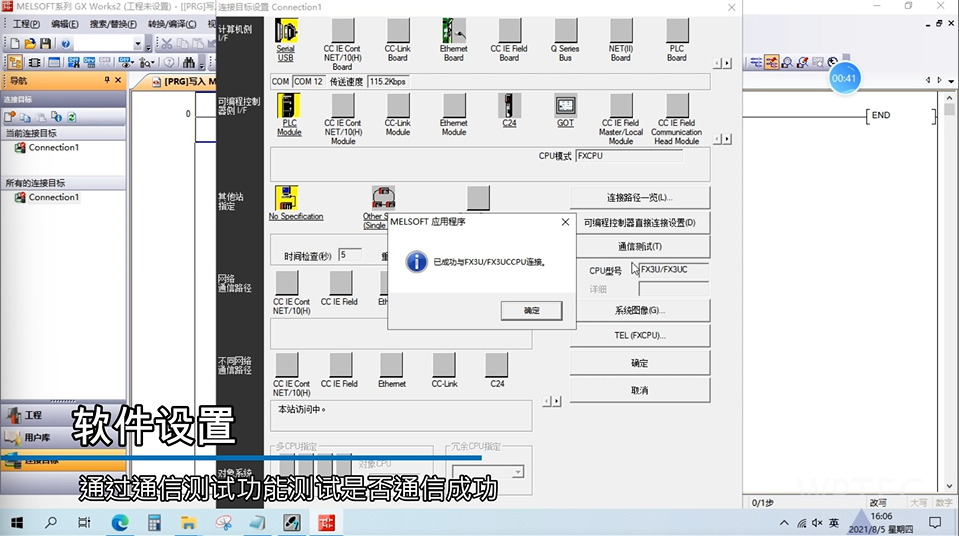

5.        点击通信测试，确认通信是否成功。

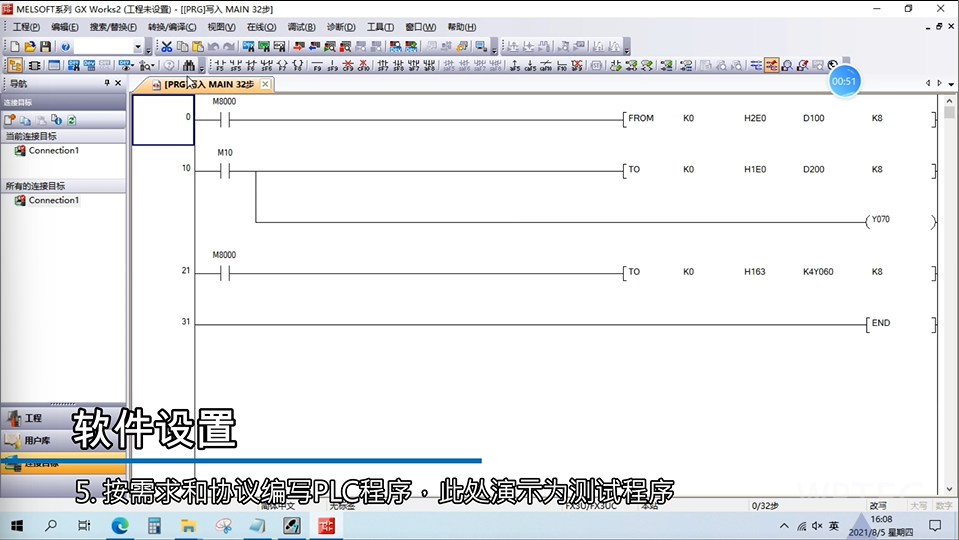

6.        按需求和协议编写PLC程序。

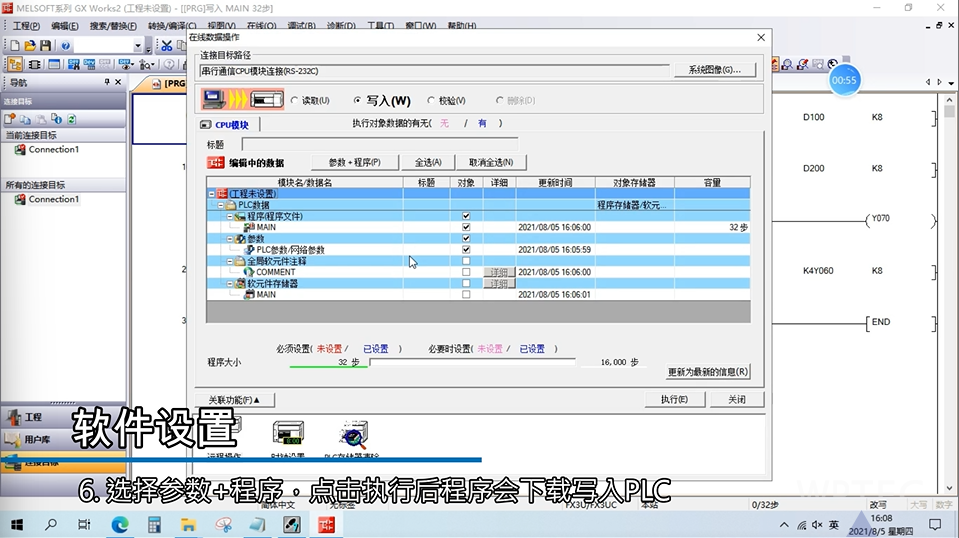

7.        点击参数+程序，选择执行后，程序会下载写入PLC

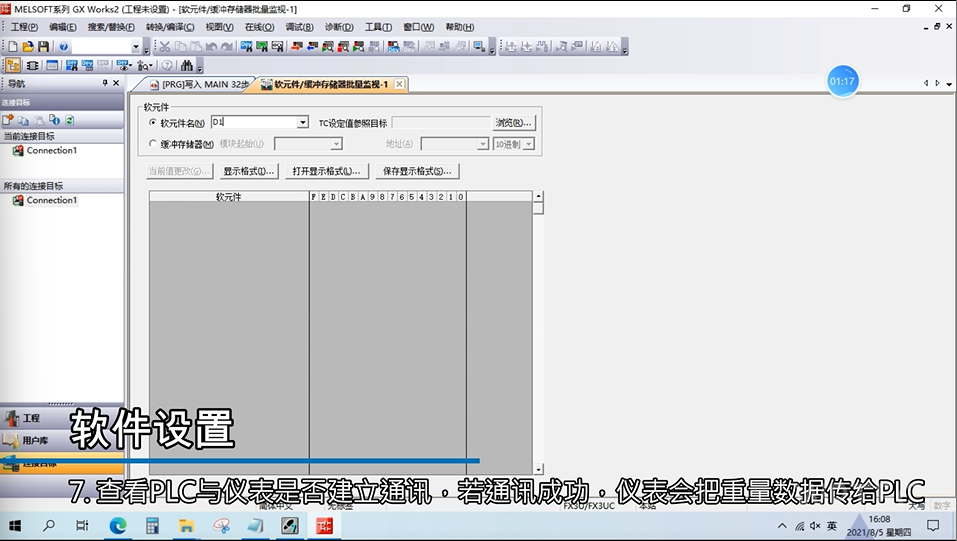

8.        完成后，查看PLC与仪表是否建立通讯，若通讯成功，仪表会把重量数据传给PLC。

9.        组态成功后，仪表1盏绿灯常亮。

编程注意事项：

在CC-LINK中，输出位区中存在一位Initial Data Processing Complete，只有此位置1，数据交互才有效。

其在所在站输出位的偏移为#Q-8,其中Q=32*(所占用的站点数)

在本例中，占用的站点数为2，即Q=32*2=64.

Initial Data Processing Complete 所在的偏移量为#56(DEC)或Y070(OCT)

因此Y070置1后，D100才能接收到数据
