Profinet接口的称重仪表跟西门子PLC的连接

本文主要介绍Profinet接口的称重仪表跟西门子PLC的组态过程，其中部分步骤需要您根据自己的PLC型号配置。

本次介绍使用到的称重仪表为：WT331.PN仪表，和西门子SIMATIC S7-300。

1.      首先将PLC与仪表连接起来。此时仪表指示灯为一绿一红，表示仪表与PLC尚未建立通讯。

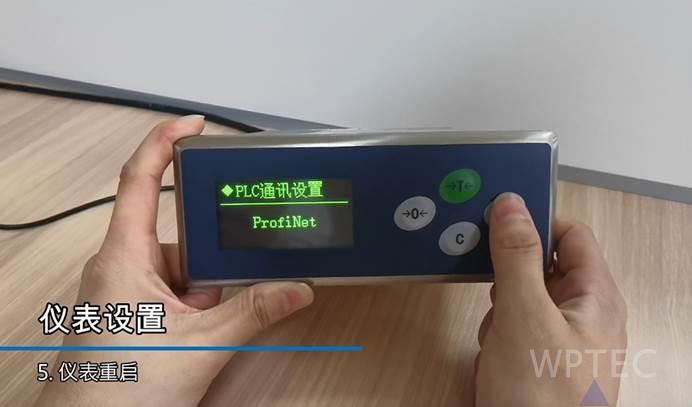

2.      设置仪表，将仪表的PLC通讯模式切换为Profinet。设置好后记得重启仪表哦！

3.      再次进入仪表菜单，选择数据格式。Profinet支持三种数据格式：整型、分度数和浮点型。请根据您实际的数据情况选择合适的数据格式。本次主要介绍整型和浮点两种。

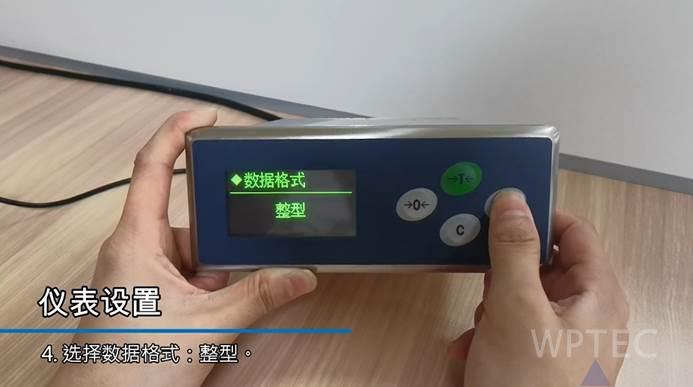

数据格式选择整型：

数据格式选择浮点：

完成后重启仪表即可。

4.      在PC上打开SIMATIC Manager软件。新建一个工程，并自定义名称和存储位置

5.      插入对象SIMATIC 300站点，此处请根据您的PLC型号选择。

6.      安装仪表厂家提供的GSD文件。如您使用的是我公司WT331仪表，请至https://www.wptec.com.cn/——服务中心下载。GSD文件安装后会自动保存，后期需要更改组态时，不需要再次安装。

7.      根据您的PLC型号进行组态。

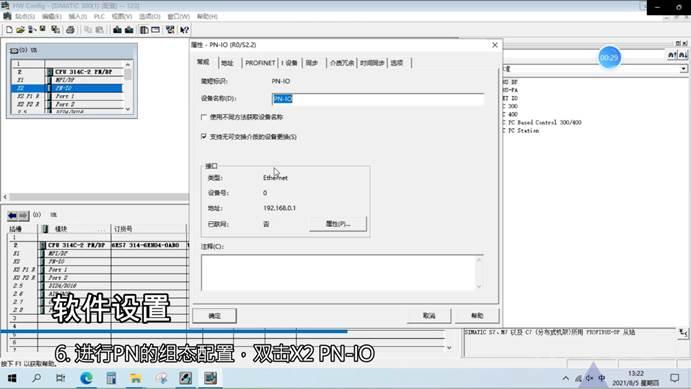

8.      进行PN组态配置，选择X2 PN-IO

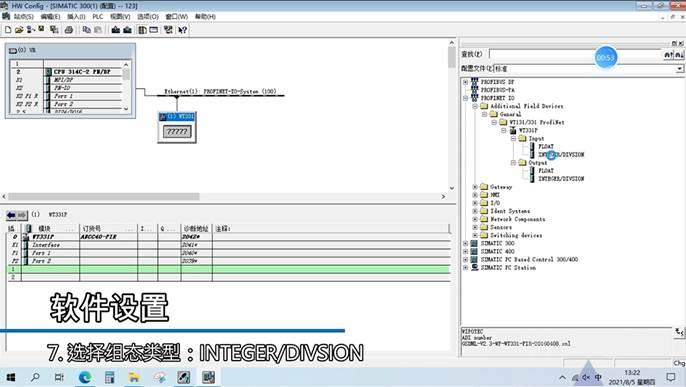

9.      根据选择的数据格式选择组态类型。数据格式为整型，选择INTEGER/DIVISION；数据格式为浮点，选择FLOAT

数据格式为整型：

数据格式为浮点：

10.     完成后下载组态

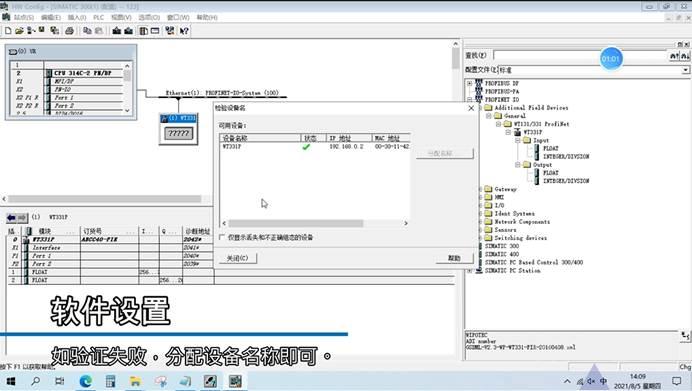

11.   验证设备名称，如验证失败，分配设备名称即可。

12.   在OB1中编写PLC程序，或者运行已有的PLC程序。

13.   在SIMATIC Manager中插入变量表。在变量表中可以读取仪表发给PLC的重量数据。第一行数据为重量数据，与仪表显示数据一致，则代表组态成功。

如您对仪表与PLC组态有更多疑问，欢迎您联系我公司，您将获得更多专业解答。

如您已购买我公司WT331仪表，但对使用或者PLC连接有任何疑问的，请您联系我公司服务人员，7*24小时随时恭候您的来电。
